| 型号： | Q41N、Q61N | 品牌： | 鼎新仪表 |
| 材质： | 不锈钢 | 连接形式： | 螺纹 |
| 结构形式： | 固定球球阀 | 公称通径： | 15（mm） |
| 适用介质： | 各种高腐蚀化学介质 | 压力环境： | 高压 |
| 工作温度： | 常温 | 标准： | 国标 |
| 流动方向： | 单向 | 驱动方式： | 手动 |
| 用途： | 调压 | 类型(通道位置)： | 直通式 |
| 作用对象： | 水 |

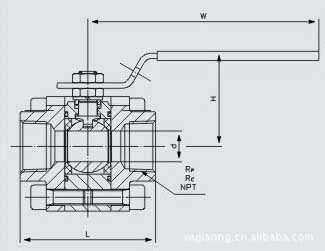

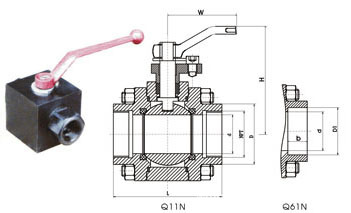

螺纹连接、承插焊球阀主要外形尺寸
| 公称通径 | Class600～Class800 | |||||||||
| DN | Ins | L | d | D | H | W | NPT | D1 | b | |
| 15 | 1/2 | 72 | 14 | 32 | 60 | 125 | 1/2 | 22 | 10 | |
| 20 | 3/4 | 86 | 19 | 37 | 73 | 140 | 3/4 | 27.3 | 13 | |
| 25 | 1 | 100 | 25 | 46 | 75 | 150 | 1 | 34 | 13 | |
| 32 | 11/4 | 120 | 32 | 56 | 80 | 180 | 11/4 | 42.8 | 13 | |
| 40 | 11/2 | 130 | 38 | 64 | 125 | 250 | 11/2 | 48.9 | 13 | |
| 50 | 2 | 140 | 51 | 86 | 162 | 350 | 2 | 61.4 | 16 | |
| 公称通径 | Class900～Class1500 | |||||||||
| DN | NPS | L | d | D | HW | NPT | D1 | b | ||
| 15 | 1/2 | 130 | 14 | 32 | 60 | 125 | 1/2 | 22 | 10 | |
| 20 | 3/4 | 140 | 19 | 37 | 73 | 140 | 3/4 | 27.3 | 13 | |
| 25 | 1 | 150 | 25 | 46 | 75 | 150 | 1 | 34 | 13 | |
| 32 | 11/4 | 180 | 32 | 56 | 80 | 180 | 11/4 | 42.8 | 13 | |
| 40 | 11/2 | 200 | 38 | 64 | 125 | 250 | 11/2 | 48.9 | 13 | |
| 50 | 2 | 250 | 51 | 86 | 162 | 350 | 2 | 61.4 | 16 | |

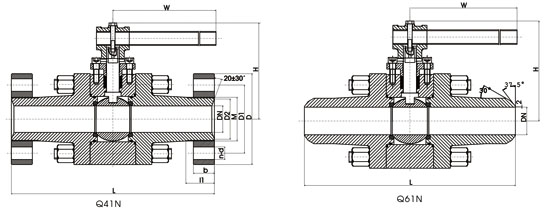

螺纹连接、对焊球阀主要外形尺寸
| 公称通径 | 16MPa、22MPa（JB/T2769-92螺纹法兰） | 公称通径 | 25MPa、32MPa（JB/T2769-92螺纹法兰） | ||||||||||||||||||
| DN | L | D | D1 | M | D2 | L1 | b | n-d | H | W | DN | L | D | D1 | M | D2 | L1 | b | n-d | H | W |
| 15 | 230 | 95 | 60 | M24×2 | 20 | 30 | 20 | 3-18 | 85 | 220 | 15 | 230 | 105 | 68 | M33×2 | 27 | 30 | 20 | 3-18 | 85 | 220 |
| 20 | 240 | 105 | 68 | M33×2 | 24 | 30 | 20 | 3-18 | 95 | 220 | 20 | 240 | 105 | 68 | M33×2 | 28 | 30 | 20 | 3-18 | 95 | 220 |
| 25 | 260 | 105 | 68 | M33×2 | 28 | 30 | 20 | 3-18 | 105 | 250 | 25 | 260 | 115 | 80 | M42×2 | 35 | 32 | 22 | 4-18 | 105 | 250 |
| 32 | 300 | 115 | 80 | M42×2 | 37 | 32 | 22 | 4-18 | 120 | 300 | 32 | 300 | 135 | 95 | M48×2 | 41 | 35 | 25 | 4-22 | 120 | 300 |
| 40 | 350 | 165 | 115 | M52×2 | 47 | 38 | 28 | 6-26 | 150 | 400 | 40 | 350 | 165 | 115 | M64×3 | 58 | 42 | 32 | 6-26 | 150 | 400 |
| 50 | 400 | 165 | 115 | M64×3 | 59 | 42 | 32 | 6-26 | 165 | 400 | 50 | 400 | 200 | 145 | M80×3 | 70 | 50 | 40 | 6-29 | 165 | 400 |
| 65 | 490 | 200 | 145 | M80×3 | 74 | 50 | 40 | 6-29 | 180 | 500 | 65 | 490 | 225 | 170 | M100× | 90 | 60 | 50 | 6-33 | 180 | 500 |
| 80 | 580 | 225 | 170 | M100×3 | 94 | 60 | 50 | 6-33 | 200 | 600 | 80 | 580 | 260 | 3 195 | M125×4 | 112 | 75 | 60 | 6-36 | 200 | 600 |
| 100 | 520 | 260 | 195 | M125×4 | 115 | 75 | 60 | 6-36 | 245 | 800 | 100 | 520 | 300 | 253 | M155×4 | 130 | 90 | 75 | 8-39 | 245 | 800 |
| 125 | 750 | 300 | 235 | M155×4 | 146 | 90 | 75 | 8-39 | 270 | 800 | 125 | 750 | 330 | 255 | M175×6 | 155 | 95 | 78 | 8-42 | 270 | 800 |
| 150 | 800 | 330 | 255 | M175×6 | 163 | 95 | 78 | 8-42 | 330 | 850 | 150 | 800 | 400 | 3155 | M215 ×6 | 193 | 115 | 90 | 8-48 | 330 | |
