当前位置：首页 → 产品展示 → 工控仪器仪表类 → WP-UHZ磁翻板液位计 |
|
| |

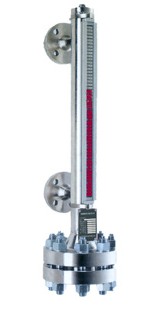

| WP-UHZ1H型高温高压翻板液位计 |
高温高压型磁翻板液位计，可做到国内最高温度520度，最大压力32MPa，现场显示，可以带4-20m A信号输出，接液材质可以为304不锈钢，316L/316不锈钢，PVC/UPVC，304+PTFE材质等，可以测量各种腐蚀性介质
主要原理
磁翻柱液位计也称为磁翻板液位计，它的结构主要基于浮力和磁力原理设计生产的。带有磁体的浮子（简称磁性浮子）在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）的静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱表面涂敷不同的颜色），进而反映容器内液位的情况。
配合传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（4～20mA）信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的完美结合。
适用范围及特点
本液位计是在借鉴国内外同类产品的基础上，积极吸收、揉合众多产品的优点，通过公司技术人员的精心设计而成的。采用优质磁体和进口电子元件，使产品具有：设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。
同时，随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。另外，本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。
本液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。
主要技术参数：
正常工作条件：
环境温度：-20～80℃；
相对湿度：5%～100%（包括直接湿）；
环境压力：86kPa～108 kPa；
测量范围：0～12米（超过6m时，使用法兰连接 ）；
显示精度：±10mm；
介质压力：1.0、2.5、4.0、6.4、10.0、16.0、42MPa；
介质温度：-160～450℃（类型可选）；
介质密度：≥0.4g/cm3；
介质密度差: ≥0.15g/cm3（测量界位）
介质粘度： ≤0.05Pa•S；
接液材质：不锈钢304、不锈钢316、 Ti等；
显示翻柱材料：小于80℃：ABS塑料，
大于80℃：陶瓷或者金属
连接法兰：按用户所需，有多种选择；
排污阀：球阀、针型阀
报警开关
触点容量：AC220V 0.5A；
输出形式：常开或常闭信号；
电气寿命：＞10万次；
最大负载电流：1A；
最大接触电阻：150mΩ。
电远传模块
输出信号：4～20mA/ HART；
负载电阻：500Ω（在24VDC供电时）；
供电电源：DC24V、50mA；
环境温度：-40～60℃；
出 线 口：M20×1.5（内）；
防爆形式：隔爆型 Ex dⅡCT6、5 。
注：浮子的长度会随着测量介质的密度、压力而变化
普通型：
WP-UHZ1H型高温高压翻板液位计， 主要用于介质工作压力低于4.0Mpa、工作温度低于200℃的液体介质测量。
适用于各类液体容器的液位、界位的测量和控制，清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。
基本技术参数
接液材质：1Cr18Ni9Ti、304SS、316SS、316L等等
浮子材质：1Cr18Ni9Ti、304SS、316SS、316L、钛等。
高温高压型
WP-UHZ3H型高温高压翻板液位计， 工作压力最大做到42MPa，温度520℃，现场显示，输出4-20mA信号，可测量各种介质，水，油，盐酸，硫酸，氢氟酸，防腐性能好
适用于各类液体容器的液位、界位的测量和控制，清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。
基本技术参数
测量范围：0～12米（超过6m时，使用法兰连接 ）；
显示精度：±10mm；
介质压力：1.0、2.5、4.0、6.4、10.0、16.0、42MPa；
介质温度：-160～450℃（类型可选）；
介质密度：≥0.4g/cm3；
介质密度差: ≥0.15g/cm3（测量界位）
介质粘度： ≤0.05Pa•S；
接液材质：不锈钢304、不锈钢316、 Ti等；
显示翻柱材料：小于80℃：ABS塑料，
大于80℃：陶瓷或者金属
连接法兰：按用户所需，有多种选择；
排污阀：球阀、针型阀
防腐型
WP-UHZ1HF型高温高压翻板液位计有不锈钢主体内衬聚四氟乙烯（PTFE）和不锈钢内衬聚丙烯（PP）两种，适合腐蚀性介质的测量。
内衬型磁翻板液位计（PTFE）适用于腐蚀性介质且工作温度又较高场合的液位测量，采用先进的不锈钢内衬聚四氟乙烯拉伸翻边新工艺，结构可靠，使用寿命长。是氢氟酸等强腐蚀性介质液位测量的最佳选择。
内衬型磁翻板液位计（PP）适用于盐酸、稀硫酸等无机类腐蚀性液体的测量,由于采用进口高强度可与金属接近,尤其是PPR 独特的保温性,合该产品适用于室外水箱液位测量,遇冬季内部不会结冰.但不如衬PTFE型耐温及耐压性能好，温度及压力较低时选用此产品性价比较高。
用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制
基本技术参数
测量范围：200…….～5000㎜（超过5000mm时可特殊订制）
显示精度：±10mm；
工作压力：不锈钢内衬PTFE：≤ 2.0MPa；
不锈钢内衬PP：≤ １.０Mpa
(我公司最高压力可做25Mpa, 详见高温高压型仪表)
介质温度：不锈钢内衬PTFE：-20~200℃；
不锈钢内衬PP：-20~90℃
介质密度：≥.0.5g/cm3；
介质密度差：≥.0.15g/cm3（测量界位）
介质粘度： ≤0.4Pa•S；
过程连接：DN20/25 PN1.0 (执行标准HG20592~20635-97)，如需其它标准可按客户要求制造。
接液材质： PTFE、PP；（按介质化学性质及使用温度压力选择）；
浮子材质：PTFE、PP等。
夹套型：
WP-UHZ1HW系列高温高压翻板液位计为伴热系统，适用于防冻、保温及加热场合液位的测量，夹套型式有蒸汽夹套、水循环夹套、真空夹套、电夹套等等。可根据现场要求实现防爆型电伴热系统。
类型选择
蒸汽夹套和水循环夹套：是在液位计主体管外增加一层筒体，供蒸汽、循环水或导热油流通；
◎ 真空夹套：是在液位计主体管外增加一层真空筒体，以使被测量介质与外界隔热；
◎ 电夹套：是在液位计主体管外缠绕电伴热线圈，通电给介质加热；
用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。
适用于各类液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。
基本技术参数
测量范围：200…….～15000㎜（超过6000mm的或运输条件不允许超过长度的液位计可采购分段制造）
显示精度：±10mm；
夹套压力：1.6MPa；
伴热接口：螺纹 G1/2″ G 3/4″
（ 可根据客户要求使用法兰连接方式）
介质密度：≥.0.5g/cm3；
介质密度差：≥.0.15g/cm3（测量界位）
介质粘度： ≤0.4Pa•S；
过程连接：DN20/25 PN1.0 (执行标准HG20592~20635-97)，如需其它标准可按客户要求制造。
接液材质：1Cr18Ni9Ti、304SS、316SS、316L等等
（按介质化学性质及使用温度压力选择）；
浮子材质：1Cr18Ni9Ti、304SS、316SS、316L、钛等。
低温型：
WP-UHZ1HW型高温高压翻板液位计根据环境比较恶劣的工况而设计的，适用于工作温度低于-190℃，工作压力低于4.0MPA的液体介质的液位、界位的测量。
用户可根据工程需要，配合远传变送器使用，可实现就地数字显示，以及输出4~20mA的标准远传电信号，以配合记录仪表，或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用，对液位监控报警或对进液出液设备进行控制。
基本技术参数
测量范围：200…….～15000㎜（超过6000mm的或运输条件不允许超过长度的液位计可采购分段制造）
显示精度：±10mm；
工作压力：1.0、2.5、4.0MPa；(我公司最高压力可做25Mpa, 详见高温高压型仪表)
介质温度：-190～100℃；；
介质密度：≥.0.5g/cm3；
介质密度差：≥.0.15g/cm3（测量界位）
介质粘度： ≤0.4Pa•S；
过程连接：DN20/25 PN1.0 (执行标准HG20592~20635-97)，如需其它标准可按客户要求制造。
接液材质：316SS、316L等等
（按介质化学性质及使用温度压力选择）；
浮子材质：316SS、316L、钛等。
|
WP-UHZ |
系列磁翻板液位计 |
|
|
1 |
磁翻板指示 |
|
2 |
磁翻板指示 常开或常闭信号输出 |
|
3 |
磁翻板指示 Pt100 4-20MA 远传信号输出 |
|
|
□ |
0:基本型 D:顶装型 H:高温高压型 W:保温型（夹套型）
S:防霜型 R:电伴热型 F: 耐腐型 B: 防爆型 |
|
|
□ |
0：无报警 1：带1-2只报警点 2：带2-4只报警点 |
|
|
□ |
P：不锈钢 L：防腐铝 T：钛 S：PVC F：四氟包裹 |
|
|
|
□ |
1：-40-0℃ 2：≤100℃ 3：≤200℃ 4：≤400℃ |
|
|
□ |
A≤1.6 :B：2.5-6.4 Mpa C：10-25Mpa D：32 Mpa |
|
|
□ |
介质比重(g/㎡） |
|
|
□ |
测量长度 |
|
|
□ |
供电 DC24 | | < |
|
|
